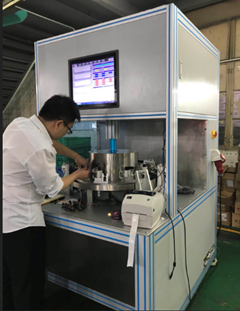

水流量传感器性能检测台

水流量传感器性能检测台

水流量传感器性能检测台
Water Flow Meter performance check platform
设备功能：
设备用于水流量传感器性能检验，采分度转盘流水线排列，设备由8位工件转盘平台、水箱、增压泵、流量调节阀、标准电磁流量计、测试工装，控制系统、数据采集系统组成。
测试水系统由增压泵和压力传感器产生闭环控制稳定的压力水源，通过5路流量调节阀，分别产生检测所需流量为2L/min, 4L/min, 6L/min, 8L/min, 10L/min共5路测试水流端口；
操作人员将待检水流量传感器逐个放置在工件转盘平台工位上，设备自动夹紧水流量传感器，转盘平台以10秒时间间隔转动，把待检水流量传感器转移到测试供水嘴位置，通过气缸伸出测试供水嘴对接产品进水口，对转盘平台上的5个产品，分别注入2L/min, 4L/min, 6L/min, 8L/min, 10L/min共5路测试水流，完成一次检验后，转盘平台转动45度，产品转到下一工位，依次完成检验后，再转到吹干工位，完成吹干后，夹具松下，操作人员粘贴条码，并取下产品；
测试过程中，采集测试管路中标准流量计的流量读数和待测试水流量传感器频率值，在LabVIEW测试软件平台比较判断水流量传感输出是否在允许范围内，显示不合格产品，打印条码并保存对应产品测试数据。
设备使用要求：
电源电压：AC220V±10%，50Hz；
压缩空气：现场提供压力0.6MPa以上洁净压缩空气；
供水：干净供应。
设备优点：
1． 采用转盘自动流水线设计，成熟生产线方案，高效、节省人力；
2． 水路简化，无需复杂管网，使系统稳定可靠；
3． 无需要电磁阀切换水路，不受电磁阀寿命局限，设备可靠耐久；
4． 设备运行节奏灵活可调，检验速度可控；
5． 无需切换管路，水压波动小，水流稳定；
6． 全部重要部件均采用进口产品，降低设备故障率，提高生产效率。
